Micro Servo Analog (180 degree)

Digital Continuous RotationServo (360 degree)

Potentiometer

Push Botton 12mm

100uF Capacitor

Piezo

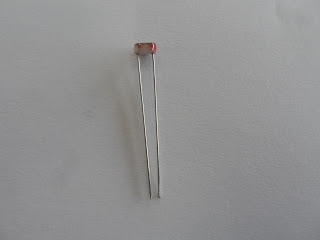

LDR

Red LED 5mm

Green LED 5mm

Yellow LED 5mm

Led Various Colours 10mm

220Ω 1/4w Resistor

470Ω Resistor

680Ω Resistor

1.2kΩ Resistor

10kΩ Resistor

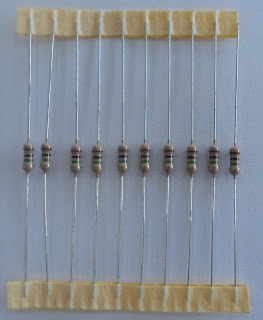

1MΩ Resistor

Modulino Tilt sensor Module

Modulino Power Led Module

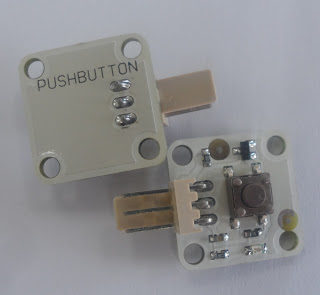

Modulino Pushbutton Module

Modulino LDR Sensor Module

CTC Education Shield

Irarray

USB cable type A/B

Modulino Wires (20cm)

Modulino Wires (50cm)

Mini breadboard

Jumper wires female-female 100mm

Jumper wires male-male 100mm

Servo wheel

Ping Pong ball

Plastic Storage box

Plastic Storage box (pack of 3)

Modulino Joystick Module

Arduino Genuino Uno

Hardware de circuitos integrados (Práctica nueve, ficha)

Hardware de circuitos integrados (Práctica nueve, ficha) (El los cables rojo y negro que salen desde la protoboard es un pulsador Normalmente Cerrado, ya que a la falta de cables lo he utilizado, como si fuera uno)

ACTIVIDAD 7: CREAR FUNCIONES PROPIAS CON VALORES MODIFICABLES

ACTIVIDAD 7: CREAR FUNCIONES PROPIAS CON VALORES MODIFICABLES Programa: int Led_Rojo = 10; int Led_Verde = 9; int Pulsador_NA = 8; int Estado_Pulsador_NA = 0; void setup() { pinMode(Led_Rojo, OUTPUT); pinMode(Led_Verde, OUTPUT); pinMode(Pulsador_NA, INPUT); } void loop() { Estado_Pulsador_NA = digitalRead(Pulsador_NA); if(Estado_Pulsador_NA == LOW) { parpadeo(); } else { apagaYenciende(6, 300); } } void parpadeo() { digitalWrite(Led_Rojo, HIGH); digitalWrite(Led_Verde, LOW); delay(100); digitalWrite(Led_Rojo, LOW); digitalWrite(Led_Verde, HIGH); delay(100); } void apagaYenciende(int ciclos, int retardo) { for(int i = 0; i < ciclos; i++) { digitalWrite(Led_Rojo, HIGH); digitalWrite(Led_Verde, HIGH); delay(retardo); digitalWrite(Led_Rojo, LOW); digitalWrite(Led_Verde, LOW); delay(retardo); } }

ACTIVIDAD 6: CREAR FUNCIONES PROPIAS

ACTIVIDAD 6: CREAR FUNCIONES PROPIAS Programas: int Led_Rojo = 10; int Led_Verde = 9; int Pulsador_NA = 8; int Estado_Pulsador_NA = 0; void setup() { pinMode(Led_Rojo, OUTPUT); pinMode(Led_Verde, OUTPUT); pinMode(Pulsador_NA, INPUT); } void loop() { Estado_Pulsador_NA = digitalRead(Pulsador_NA); if(Estado_Pulsador_NA == LOW) { parpadeo(); } else { apagaYenciende(); } } void parpadeo() { digitalWrite(Led_Rojo, HIGH); digitalWrite(Led_Verde, LOW); delay(100); digitalWrite(Led_Rojo, LOW); digitalWrite(Led_Verde, HIGH); delay(100); } void apagaYenciende() { for(int i = 0; i < 5; i++) { digitalWrite(Led_Rojo, HIGH); digitalWrite(Led_Verde, HIGH); delay(1000); digitalWrite(Led_Rojo, LOW); digitalWrite(Led_Verde, LOW); delay(1000); } }

ACTIVIDAD 5: UTILIZACIÓN DE “for”

ACTIVIDAD 5: UTILIZACIÓN DE “for” Programa: int Led_Rojo = 10; int Led_Verde = 9; int Pulsador_NA = 8; int Estado_Pulsador_NA = 0; void setup() { pinMode(Led_Rojo, OUTPUT); pinMode(Led_Verde, OUTPUT); pinMode(Pulsador_NA, INPUT); } void loop() { Estado_Pulsador_NA = digitalRead(Pulsador_NA); if(Estado_Pulsador_NA == LOW) { digitalWrite(Led_Rojo, HIGH); digitalWrite(Led_Verde, LOW); delay(100); digitalWrite(Led_Rojo, LOW); digitalWrite(Led_Verde, HIGH); delay(100); } else { for(int i = 0; i < 5; i++) { digitalWrite(Led_Rojo, HIGH); digitalWrite(Led_Verde, HIGH); delay(1000); digitalWrite(Led_Rojo, LOW); digitalWrite(Led_Verde, LOW); delay(1000); } } }

ACTIVIDAD 4: UTILIZACIÓN DE “do .... while”

ACTIVIDAD 4: UTILIZACIÓN DE “do .... while” Programa: int Led_Rojo = 10; int Led_Verde = 9; int Pulsador_NA = 8; int Estado_Pulsador_NA = 0; void setup() { pinMode(Led_Rojo, OUTPUT); pinMode(Led_Verde, OUTPUT); pinMode(Pulsador_NA, INPUT); } void loop() { //Estado_Pulsador_NA = digitalRead(Pulsador_NA); do { Estado_Pulsador_NA = digitalRead(Pulsador_NA); digitalWrite(Led_Rojo, HIGH); digitalWrite(Led_Verde, LOW); delay(100); digitalWrite(Led_Rojo, LOW); digitalWrite(Led_Verde, HIGH); delay(100); } while(Estado_Pulsador_NA == LOW); digitalWrite(Led_Rojo, HIGH); digitalWrite(Led_Verde, HIGH); delay(1000); digitalWrite(Led_Rojo, LOW); digitalWrite(Led_Verde, LOW); delay(1000); digitalWrite(Led_Rojo, HIGH); digitalWrite(Led_Verde, HIGH); delay(1000); digitalWrite(Led_Rojo, LOW); digitalWrite(Led_Verde, LOW); delay(1000); }

ACTIVIDAD 3: UTILIZACIÓN DE “while”

ACTIVIDAD 3: UTILIZACIÓN DE “while” Programa: int Led_Rojo = 10; int Led_Verde = 9; int Pulsador_NA = 8; int Estado_Pulsador_NA = 0; void setup() { pinMode(Led_Rojo, OUTPUT); pinMode(Led_Verde, OUTPUT); pinMode(Pulsador_NA, INPUT); } void loop() { Estado_Pulsador_NA = digitalRead(Pulsador_NA); while(Estado_Pulsador_NA == LOW) { digitalWrite(Led_Rojo, HIGH); digitalWrite(Led_Verde, LOW); delay(100); digitalWrite(Led_Rojo, LOW); digitalWrite(Led_Verde, HIGH); delay(100); Estado_Pulsador_NA = digitalRead(Pulsador_NA); } digitalWrite(Led_Rojo, HIGH); digitalWrite(Led_Verde, HIGH); delay(1000); digitalWrite(Led_Rojo, LOW); digitalWrite(Led_Verde, LOW); delay(1000); digitalWrite(Led_Rojo, HIGH); digitalWrite(Led_Verde, HIGH); delay(1000); digitalWrite(Led_Rojo, LOW); digitalWrite(Led_Verde, LOW); delay(1000); }

ACTIVIDAD 2: UTILIZACIÓN DE if .... else

ACTIVIDAD 2: UTILIZACIÓN DE if .... else Programa: int Led_Rojo = 10; int Led_Verde = 9; int Pulsador_NA = 8; int Estado_Pulsador_NA = 0; void setup() { pinMode(Led_Rojo, OUTPUT); pinMode(Led_Verde, OUTPUT); pinMode(Pulsador_NA, INPUT); } void loop() { Estado_Pulsador_NA = digitalRead(Pulsador_NA); if(Estado_Pulsador_NA == LOW) { digitalWrite(Led_Rojo, HIGH); digitalWrite(Led_Verde, LOW); delay(100); digitalWrite(Led_Rojo, LOW); digitalWrite(Led_Verde, HIGH); delay(100); } else { digitalWrite(Led_Rojo, HIGH); digitalWrite(Led_Verde, HIGH); delay(1000); digitalWrite(Led_Rojo, LOW); digitalWrite(Led_Verde, LOW); delay(1000); digitalWrite(Led_Rojo, HIGH); digitalWrite(Led_Verde, HIGH); delay(1000); digitalWrite(Led_Rojo, LOW); digitalWrite(Led_Verde, LOW); delay(1000); } }
