led + Bluetooth

#include <SoftwareSerial.h>
SoftwareSerial bt(2,3); //(TX;RX)
int led=13;
int rojo=6;

void setup()

{
      pinMode(13,OUTPUT); // configuramos el pin 13 como salida
      pinMode(6,OUTPUT);
      digitalWrite(led,HIGH);
      digitalWrite(rojo,HIGH);
      bt.begin(9600);// Iniciamos el puerto serie
      bt.print("conectado");
      delay(1000);
}

void loop()
{

      while (bt.available())
            {
              char dato= bt.read();
              if (dato=='a')
              {
                  digitalWrite(led,LOW);

              }
              if (dato=='b')
              {
                  bt.write(dato);
                  dato=0;
                  digitalWrite(led,HIGH);
              }
              if (dato=='r')
              {
                  bt.write(dato);
                  dato=0;
                  digitalWrite(rojo,HIGH);
              }
              if (dato=='R')
              {
                  bt.write(dato);
                  dato=0;
                  digitalWrite(rojo,LOW);
              }
            }

}

HC-05 + Bluetooth

#include <SoftwareSerial.h>

SoftwareSerial BT1(10, 11); // RX | TX
void setup()
   { pinMode(8, OUTPUT);
     pinMode(9, OUTPUT);
     digitalWrite(9, HIGH);
     delay (500) ;
     Serial.begin(9600);
     Serial.println("Levantando el modulo HC-05");
     digitalWrite (8, HIGH);
     Serial.println("Esperando comandos AT:");
     BT1.begin(57600);
   }

void loop()
   {  if (BT1.available())
            Serial.write(BT1.read());
      if (Serial.available())
            BT1.write(Serial.read());
   }

lm35 + lcd + ultrasonidos

#include <Ultrasonic.h>
#include <LiquidCrystal.h>

LiquidCrystal lcd(7,8,9,10,11,12);
int sensorPin= 0;

Ultrasonic ultrasonic (4,5);
int distancia = 5;

void setup()
{
  //Serial.begin(9600);
  lcd.begin(16,2);
  lcd.setCursor(0,0);
  lcd.write("Hola");
  delay(2000);
  lcd.clear();


}


void loop()
{
  int value = analogRead(sensorPin);
  float millivolts = (value / 1024.0) * 5000;
  float celsius = millivolts / 10;
  lcd.write("Temp: ");
  lcd.print(celsius);
  lcd.write(" C");
  distancia = ultrasonic.Ranging(CM);
  lcd.setCursor(0,1);
  lcd.write("Dist: ");
  lcd.print(distancia);
  lcd.write(" cm");
  lcd.clear();

}

En este montaje, el sensor de temperatura lm35 y el sensor ultrasonidos mide la distancia en cm y envia el dato a la pantalla lcd. El potenciómetro sirve también para variar el contraste de la pantalla lcd.

lm35 + lcd

#include <LiquidCrystal.h>

LiquidCrystal lcd(7,8,9,10,11,12);
int sensorPin= 0;

void setup()
{
  //Serial.begin(9600);
  lcd.begin(16,2);
  lcd.setCursor(0,0);
  lcd.write("Hola");
  delay(2000);
  lcd.clear();



}


void loop()
{
  int value = analogRead(sensorPin);
  float millivolts = (value / 1024.0) * 5000;
  float celsius = millivolts / 10;
  lcd.write("Temp: ");
  lcd.print(celsius);
  lcd.write(" C");
  delay(2000);
  lcd.clear();
  //Serial.print(celsius);
 // Serial.println(" C");
}

Este montaje, consiste en que el sensor de temperatura lm35 recoge el dato de la temperatura, y lo envía a la lcd.Y el potenciómetro sirve para variar el contraste de la pantalla lcd.

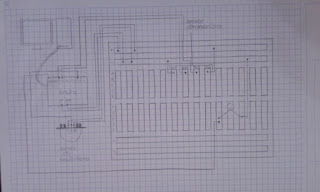

Esquema Combinación de sensores

SENSOR TEMPERATURA

Especificaciones:

- Alimentación: 2.7V a 5.5V DC
- Rango de medidas: -50ºC a 125ºC
- Salida: Analogica

Pines: (Mirando la cara plana y con las patillas abajo)
- Pin 1: Alimentación
- Pin 2:Salida analógica
- Pin 3: GND
- Encapsulado: TO-92

Programa:

const int sensorPin= 0;

void setup()

{

  Serial.begin(9600);

}

void loop()

{

  int value = analogRead(sensorPin);

  float millivolts = (value / 1024.0) * 5000;

  float celsius = millivolts / 10;

  Serial.print(celsius);

  Serial.println(" C");

  delay(1000);

}

SENSOR PIR MOVIMIENTO IR ARDUINO

Fabricante: Adafruit

Vendedor: Cetronics

Información del sensor: AQUÍ

Especificaciones:

Detector de movimiento por IR compatible con Arduino con un rango de detección de 7 metros y un ángulo operativo de 120º.

- Distancia de Detección: 7 metros
- Angulo de Detección: 110º
- Alimentación:5V a 16V DC
- Salida Analógica: 3.3V (High) 0V (Low)
- Distancia de Detección: 7 metros
- Angulo de Detección: 120º
- Retardo: Ajustable
- Temperatura Operativa: -20ºC a 70ºC
- Dimensiones: 3.2x2.4x2.4cm
- Incluye cable de conexión.

Pines: (Mirando la cara plana y con las patillas abajo)
- Pin 1: Alimentación
- Pin 2:Salida analógica
- Pin 3: GND

Programa:

int ledPin = 13;
int EntradaPin = 2;
int estado = LOW;
int valor = 0;
void setup()
{
pinMode(ledPin, OUTPUT);
pinMode(EntradaPin, INPUT);
Serial.begin(9600);
}
void loop()
{
valor = digitalRead(EntradaPin);
if (valor == HIGH)
{
digitalWrite(ledPin, HIGH);
if (estado == LOW)
{
Serial.println("PIR ACTIVADO");
estado = HIGH;
}
}
else
{
digitalWrite(ledPin, LOW);
if (estado == HIGH)
{
Serial.println("PIR DESACTIVADO");
estado = LOW;
}
}
}
